Xây dựng hệ thống monitor đơn giản trong Kubernetes

Chuẩn bị

Bạn nên có một chút hiểu biết những thứ sau trước khi đọc bài viết này

  • có hiểu biết cơ bản về Kubernetes
  • đã từng sử dụng helm, kubectl
  • có kiến thức cơ bản về lập trình và quá trình vận hành ứng dụng

Repo: demo-k8s-obs-module

Dựng Kubernetes cluster trên local

Tạo một cluster có cấu hình như sau:

kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4

name: obs-module

networking:
  ipFamily: ipv4

  apiServerAddress: 127.0.0.1
  apiServerPort: 6969

  podSubnet: "10.244.0.0/16"
  serviceSubnet: "10.96.0.0/12"

nodes:
  - role: control-plane
  - role: worker
  - role: worker
  - role: worker

Để chạy Kubernetes dưới local, các bạn cần cài đặt Docker và Kind (Kubernetes in Docker). Sau đó các bạn tạo cluster bằng câu lệnh sau:

kind create cluster —name obs-module —config ./kind-config.yaml

Trong ví dụ này, mình tạo 1 cluster với 1 node control-plane và 3 node workers.

Triển khai ứng dụng

Tiếp theo, chúng ta sẽ triển khai ứng dụng lên cluster Kubernetes, ở đây mình sử dụng 1 ứng dụng demo microservice của Google: microservice-demo.

Các bạn có thể cài đặt ứng dụng này trên cluster bằng command sau

helmfile apply -f app-onlineboutique/helmfile.yaml

Bạn có thể forward frontend service về local để chạy thử như sau

kubectl port-forward svc/frontend -n onlineboutique 8080

Bạn truy cập vào đường dẫn: http://localhost:8080 và thấy như hình:

Hiểu về dữ liệu monitoring

Để monitor được ứng dụng hiệu quả, chúng ta cần phải thu thập những loại dữ liệu cần thiết và hiển thị chúng một cách trực quan.

Có 3 loại dữ liệu monitor:

  • metric
  • log
  • trace

1. Metric

Dữ liệu metric là những thông số của ứng dụng lượng CPU, memory ứng dụng sử dụng. Có bao nhiêu byte dữ liệu được gửi và nhận bởi ứng dụng thông qua network hay dữ liệu được ứng dụng đọc từ đĩa ra sao.

Dạng dữ liệu này được tổ chức như sau:

container_memory_usage{app = payment, namespace = ecommerce, time = 01:00 17/02/2025} 2048
container_memory_usage{app = payment, namespace = ecommerce, time = 01:05 17/02/2025} 1024
container_memory_usage{app = payment, namespace = ecommerce, time = 01:10 17/02/2025} 4096

Nhìn vào ví dụ trên, ta có thể thấy tên metric là container_memory_usage, các dữ liệu được đánh tag bằng label và có giá trị là các số. Những dữ liệu này được tổ chức theo dạng timeseries, chi tiết về kiểu dữ liệu timeseries này các bạn có thể tìm hiểu trong bài viết này

2. Log

Log là kiểu dữ liệu text được log ra bởi ứng dụng thông qua stdout và stderr.

Có lẽ đây là dạng dữ liệu mà đa số các bạn lập trình viên cảm thấy quen thuộc nhất vì nó xuất hiện từ những ngày đầu chúng ta bước chân vào ngành lập trình.

Tương tự như metric, log được tổ chức thành các timeseries những giá trị của log là text thay vì số như metric

3. Trace

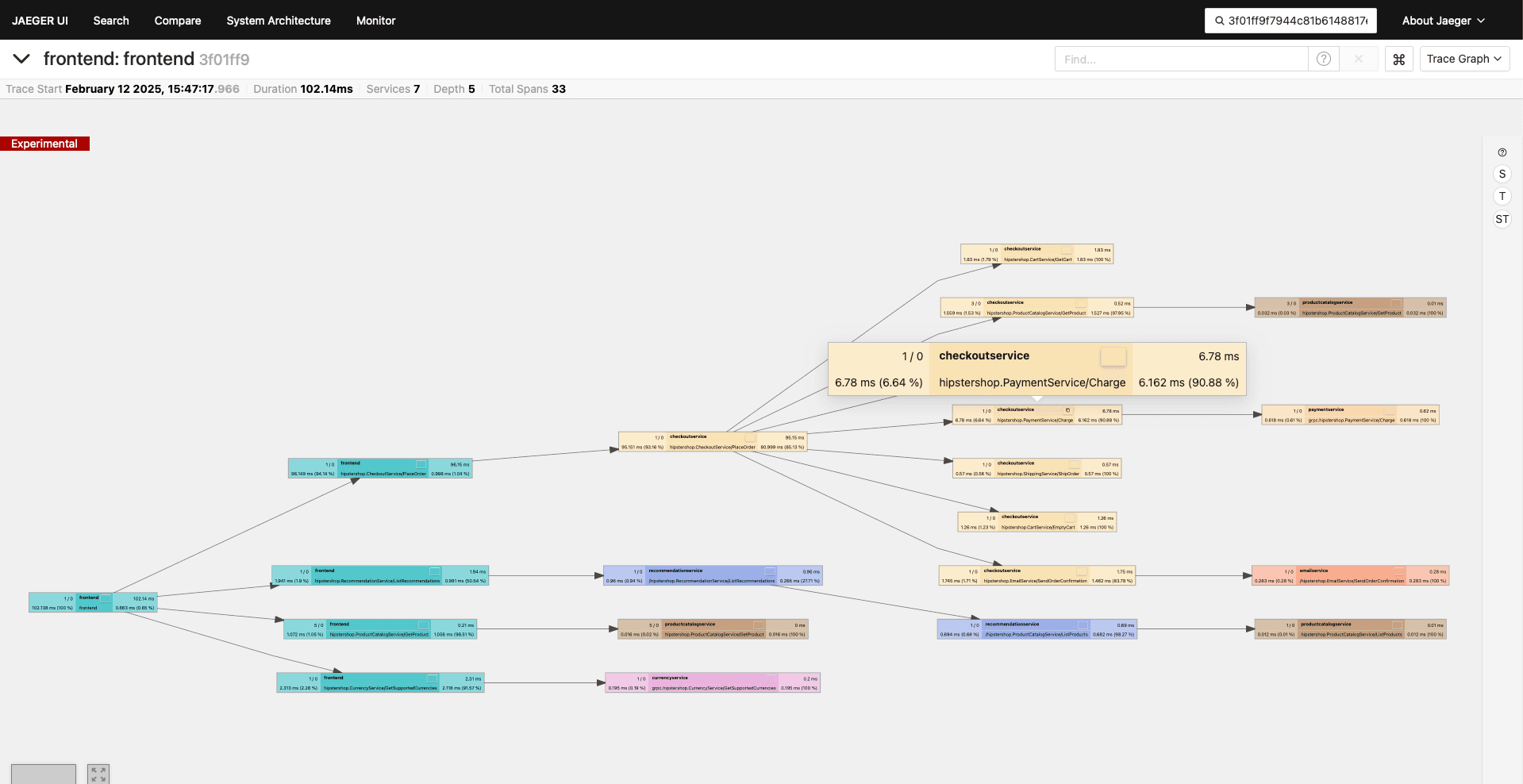

Trace là kiểu dữ liệu thể hiện đường đi của 1 request trong hệ thống, đặc biệt là trong hệ thống có nhiều thành phần tương tác với nhau như mô hình microservice. Ví dụ khi user thực hiện mua hàng, action đó của người dùng sẽ đi qua các service như product catalog —> cart service —> checkout service —> payment service…

Dữ liệu trace này được tổ chứ theo dạng cây với mỗi node là các service mà action đó được xử lí.

Như vậy chúng ta đã đi sơ qua về các kiểu dữ liệu monitor, tiếp theo chúng ta đến phần triển khai các ứng dụng monitor trong hệ thống Kubernetes một cách thực tế.

Triển khai

1. Triển khai hệ thống thu thập metric

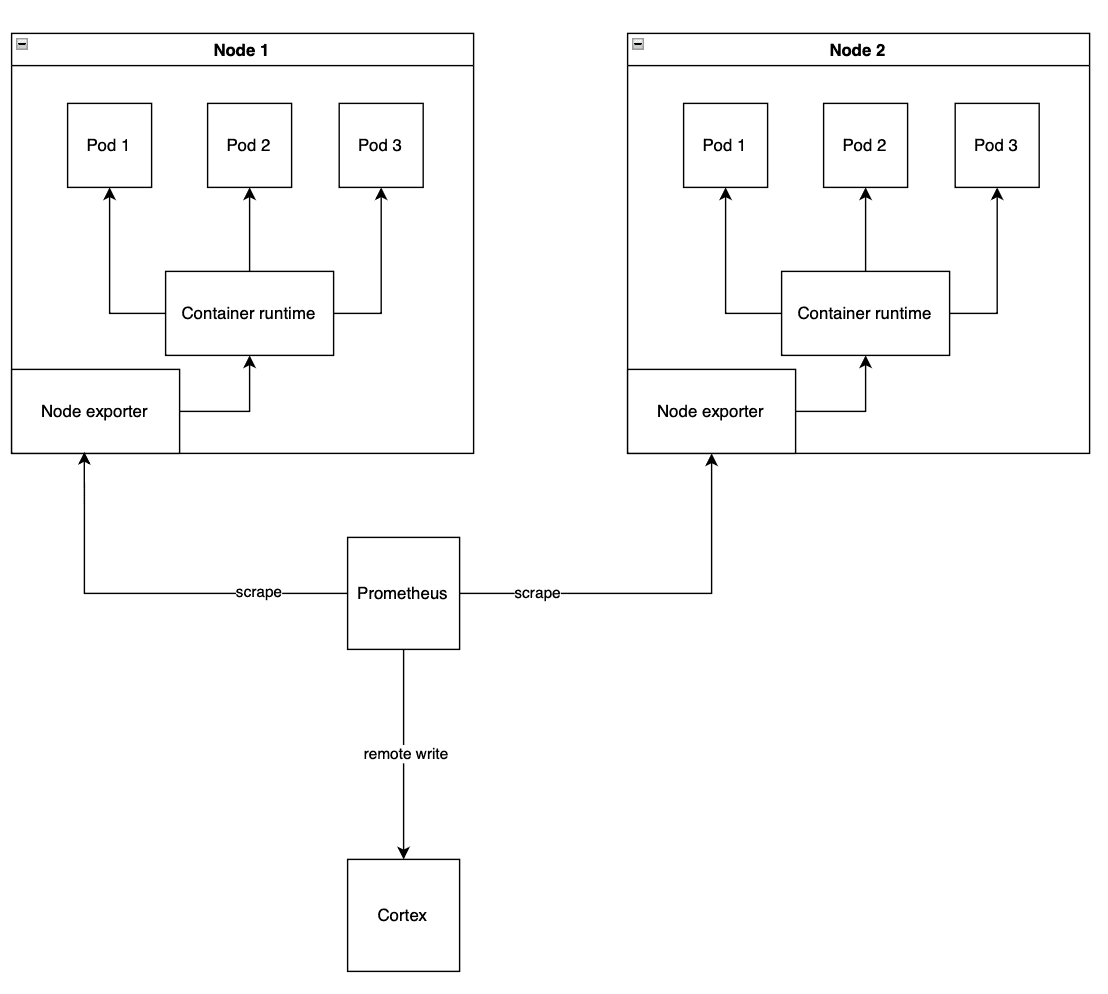

Để thu thập được dữ liệu metric từ các container/pod trong K8s, chúng ta sẽ chạy 1 tiến trình trên các node của cluster để collect thông tin về metric và gửi về nơi xử lí dữ liệu tập trung, ở đây mình dùng node-exporter

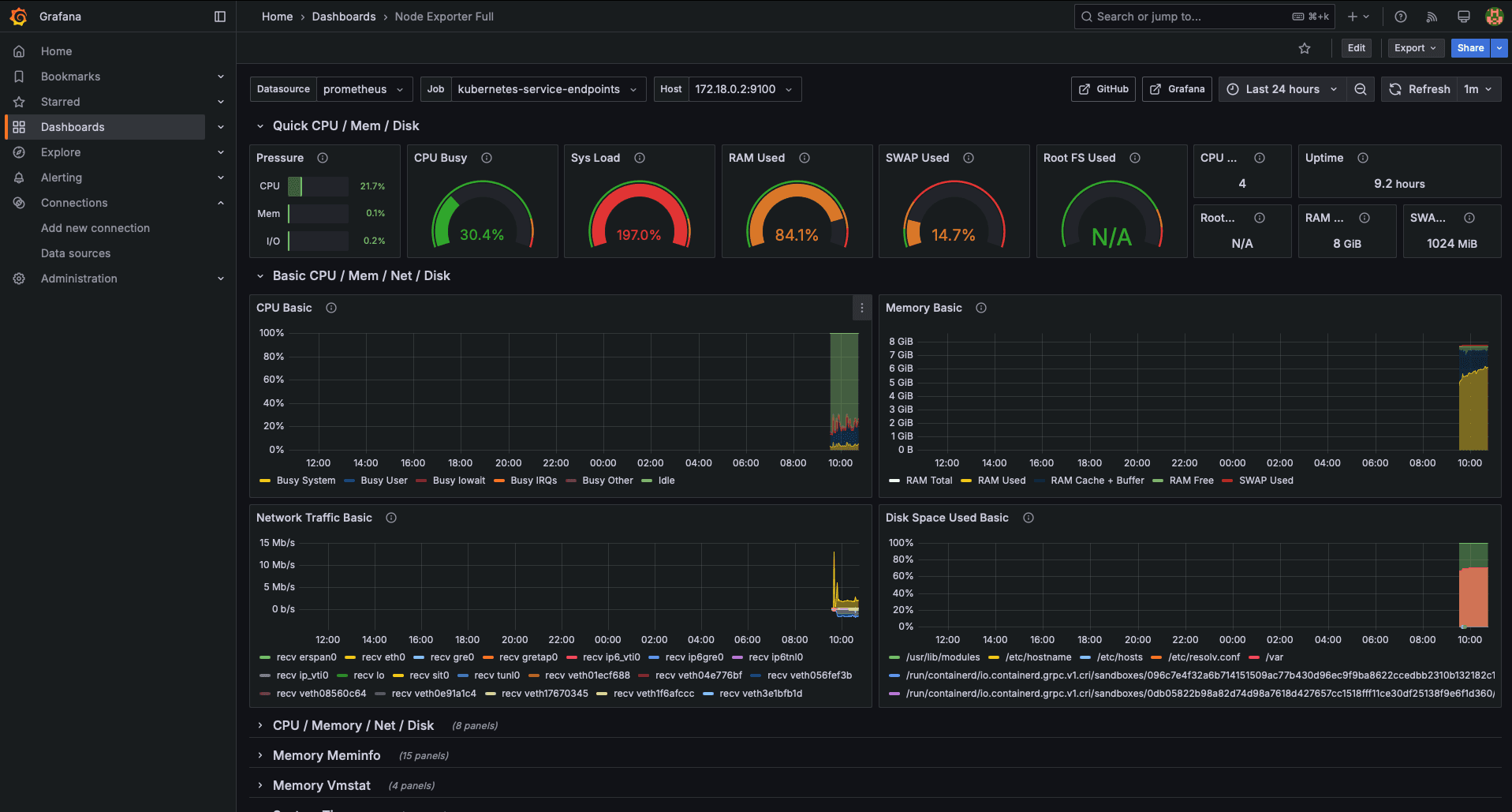

node-exporter sẽ thu thập dữ liệu trong node chạy các container này expose chúng qua 1 api mà node-exporter cung cấp tại endpoint /metrics. Data sau đó được collect bởi 1 tiến khác gọi là prometheus. Prometheus sẽ liên tục gọi vào node-exporter để lấy dữ liệu, quá trình này được gọi là scrape. Dữ liệu sau đó được xử lí và đẩy vào storage tập trung, ở đây mình chọn là Cortex. Ngoài nhiệm vụ lưu trữ dữ liệu, Cortex còn có trách nhiệm query dữ liệu nhanh chóng cho frontend và đẩy dữ liệu lên S3 storage để lưu trữ dài hạn.

Bạn có thể chạy lệnh sau để set up một storage bằng minio

helmfile apply -l name=minio

Sau đó bạn forward port từ service minio về, login tạo access key và bucket cortext. Sau khi có bucket và access key cho cortex, bạn điền vào trong file values.yaml và chạy command sau để khỏi tạo cortex, prometheus và node-exporter

helmfile apply -l layer=metric

2. Triển khai hệ thống thu thập log

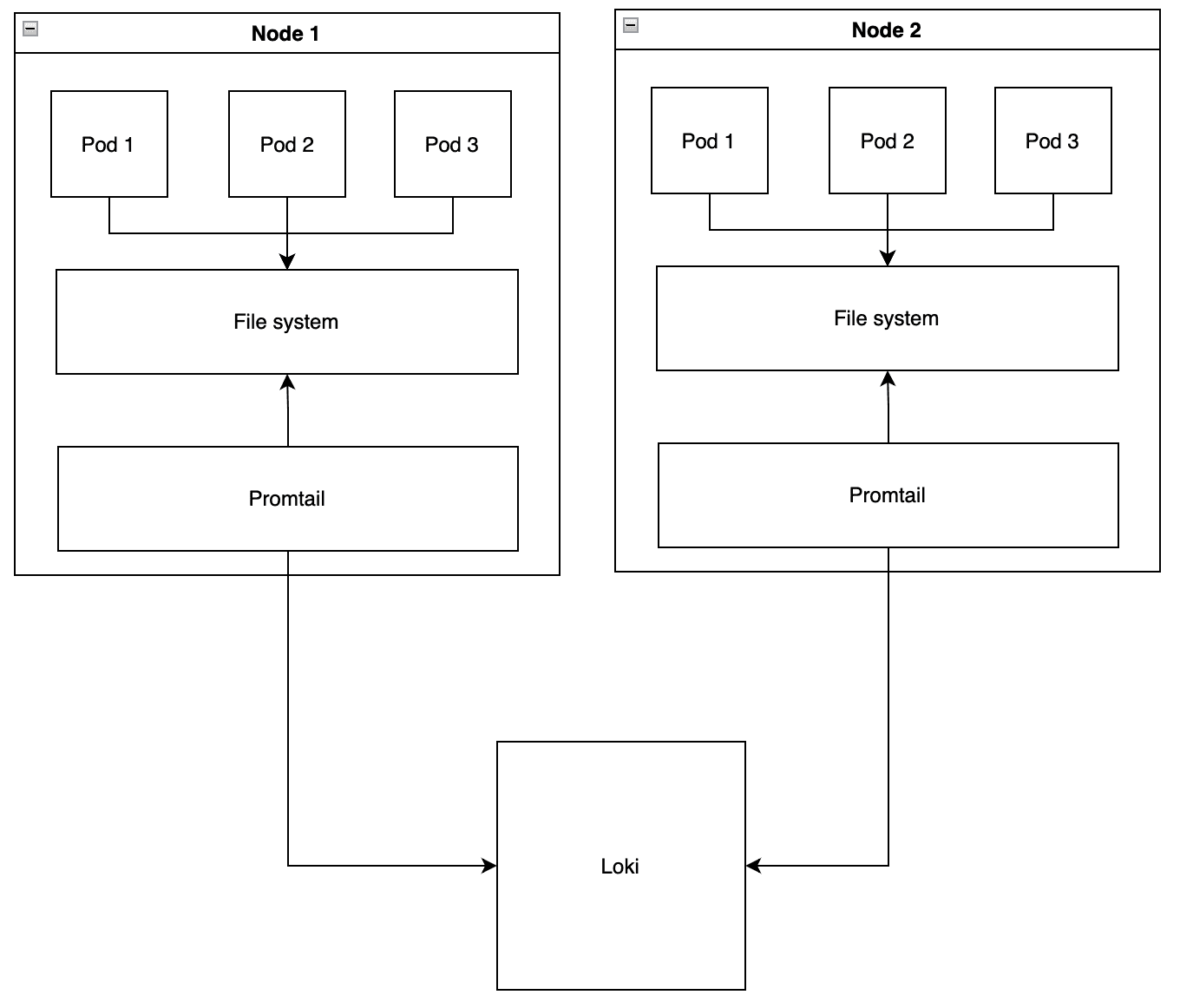

Tương tự như metric, chúng ta sẽ chạy 1 tiến trình trên các node để thu thập log và gửi về nơi xử lí trung tâm. Collector mình chọn làm promtail, sau khi thu thập, promtail gửi log về loki - là 1 tool xử lí, lưu trữ và query log data.

Loki cũng sử dụng S3 làm storage dài hạn. Do đó, để kết nối Loki và MinIO, bạn cần tạo 1 access key và 3 bucket: loki-chunks, loki-admin và loki-ruler, sau đó điền access key vào file values.yaml. Cuối cùng chạy command

helmfile apply -l layer=log

3. Triển khai hệ thống thu thập trace data

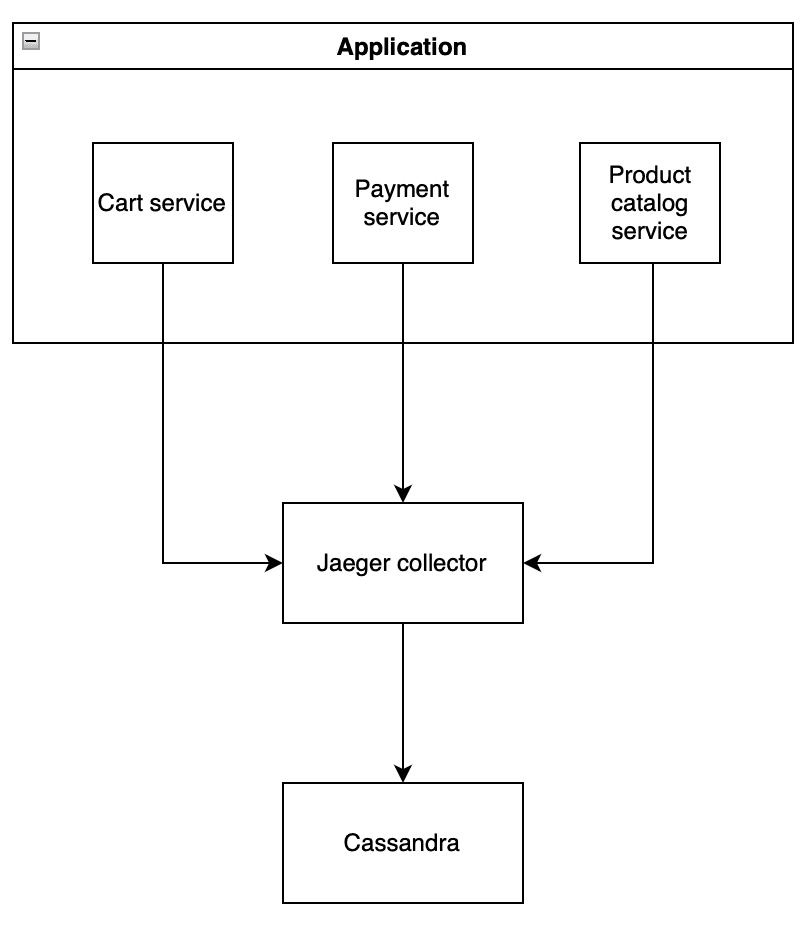

Trace data được lưu trữ theo dạng key-value. Trong demo này, mình sử dụng cassandra để lưu trữ. Một tiến trình của Jaeger được dùng để tiếp nhận data từ application được gọi là jaeger-collector

4. Khởi tạo dashboard

Cuối cùng, chúng ta deploy grafana dashboard để visualize những dữ liệu monitor ở trên

helmfile apply -l layer=dashboard

Đây là cấu hình datasource trên grafana dashboard

datasources:
  datasources.yaml:
    apiVersion: 1
    datasources:
    - name: Cortex
      type: prometheus
      url: http://cortex-nginx.obs-metric.svc.cluster.local/api/prom
    - name: Loki
      type: loki
      url: http://loki-read-headless.obs-log.svc.cluster.local:3100
    - name: Jaeger
      type: jaeger
      url: http://jaegertracing-query.obs-tracing.svc.cluster.local
    - name: Prometheus
      type: prometheus
      url: http://prometheus-kube-prometheus-prometheus.obs-metric.svc.cluster.local:9090

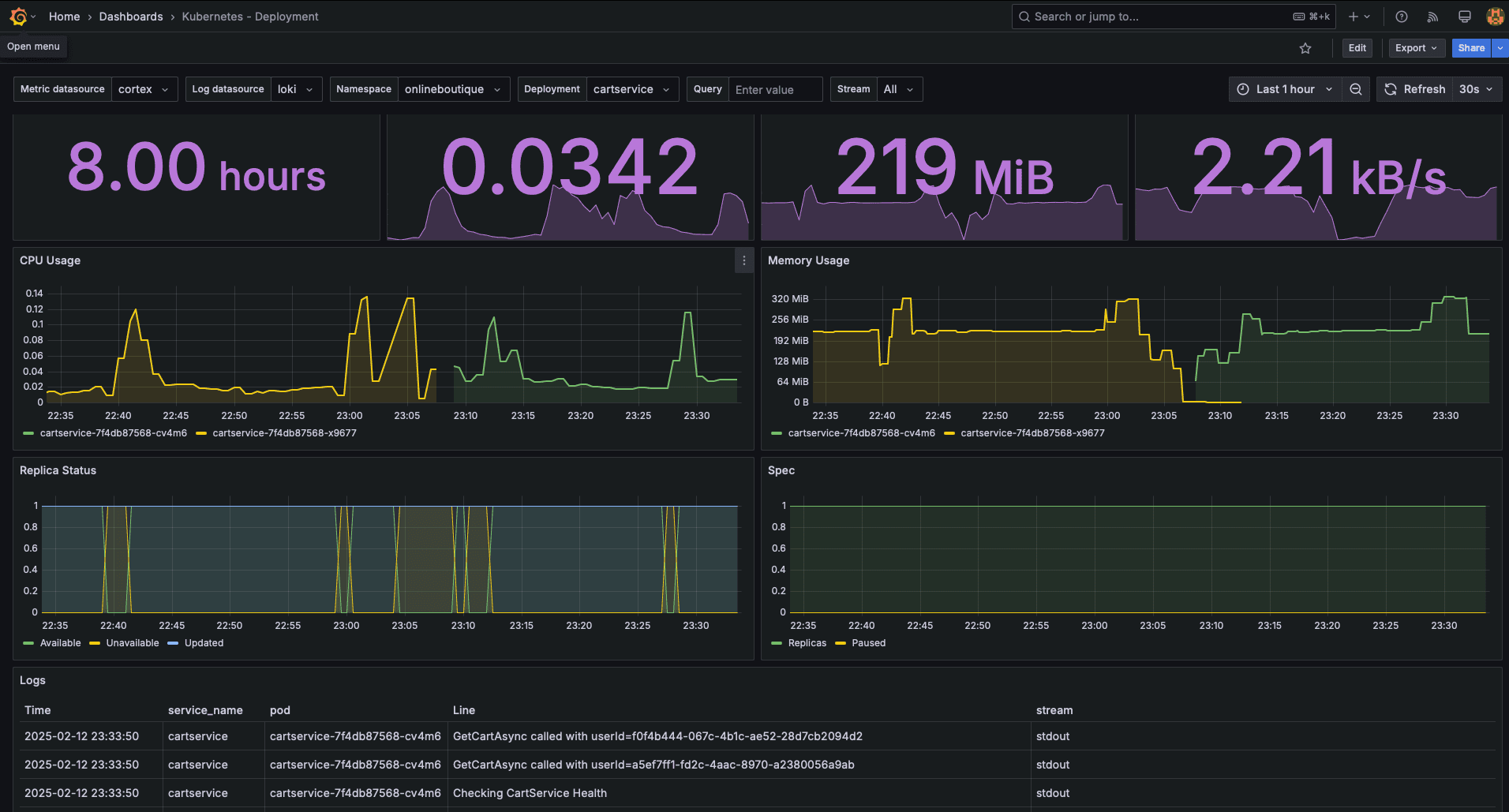

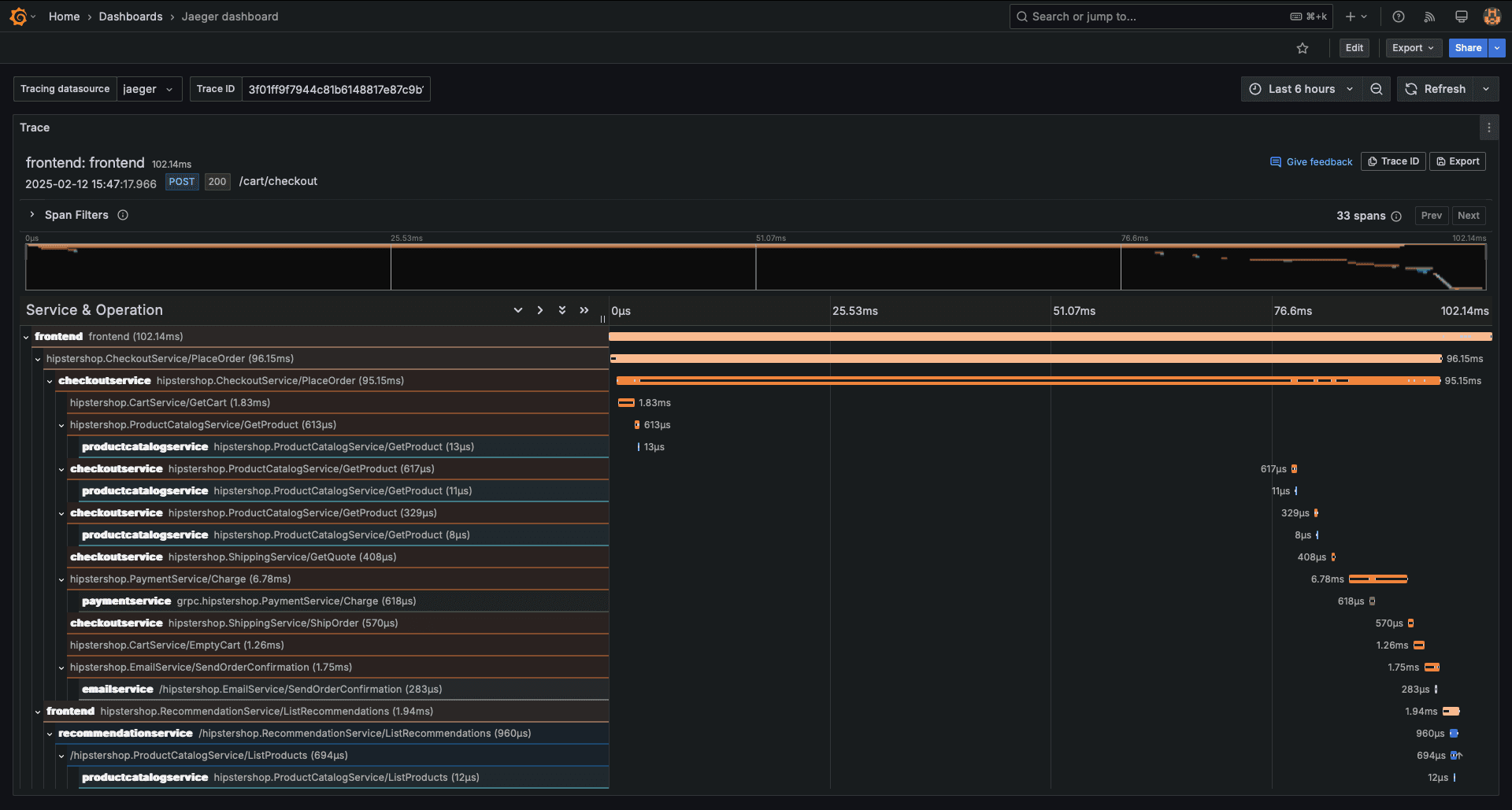

Đây là kết quả sau khi set up thành công

Cải tiến

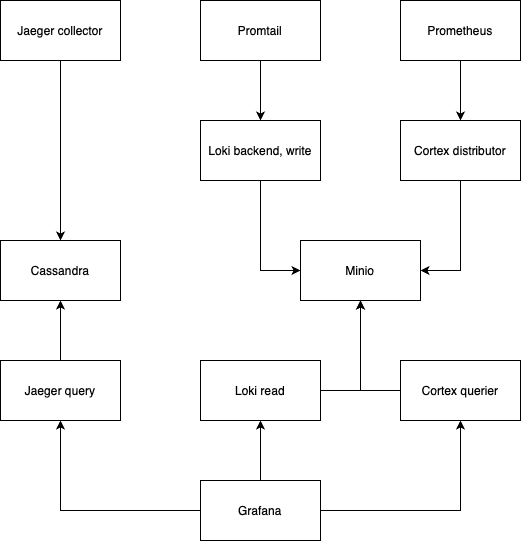

Dưới đây là kiến trúc tống quan của hệ thống trong demo này

Sau đây sẽ là một số cải tiến có thể làm với demo này:

  • Thiết lập mTLS bằng Linkerd
  • Cải tiến và HA hệ thống log với Fluent Bit + Kafka + Logstash + Clickhouse
  • Thu thập, phân tích Kubernetes events để cải tiến hệ thống K8s
  • Sử dụng Kafka để HA quá trình collect trace data
  • Thiết lập hệ thống alert

Trong bài viết tới, chúng ta sẽ cùng đi sâu hơi vào cách triển khai hệ thống thu thập metric một cách hiệu quả và có độ HA cao
